1 改造原因
在原有窯煤燃燒器使用過程中，隨著生料的HM的升高（HM：水硬率，1868年，德國學者米夏埃利斯首先提出，表示熟料中堿性氧化物與酸性氧化物之間的比例，即
，

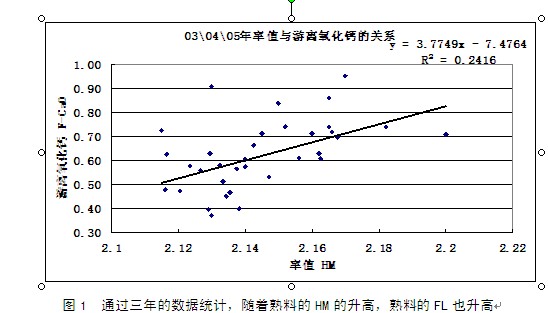

熟料的游離氧化鈣也有升高的趨勢（見圖1）。今后，隨著客戶對水泥（熟料）強度要求提高，有可能要提高熟料的HM值，從而確保水泥（熟料）的強度，但如果
游離氧化鈣高的話，難以保證水泥（熟料）的強度。另外，原有窯煤燃燒器風機（一次風機、燃料風機）均在最大風量運行，一次風量難以再進行有效調節，無法對
窯內火焰進行有效控制，也就無法煅燒高HM的生料。以上原因均促使對窯煤燃燒器進行必要的改造。
另外，一次空氣的比率通過計算，數值較低，達不到設計要求。
窯燃燒器一次風比率計算：
Ql=Qb-600（9h+w）=Qb-600（9×0.006+0.01）=6411.6 kcal/kg=26838.9kj/kg
Ao=Ql×1.01÷1000+0.5 =6.98 m3N/kg-燃料
Ao比率=q×60/T×Ao×1000= 7.6%
上述各式中Qb：高位發熱量（6450kcal/kg），Ql：低位發熱量（kcal/kg），煤的成分（h：氧0.006，w：水分0.01），q：燃燒器實測風量（101Nm3/min)， T：窯前煤使用量（11.5t/h)。
注：本文中煤的發熱量為方便計算均以kcal/kg為單位，讀者可自行進行換算（1000 kcal =4186 j）。

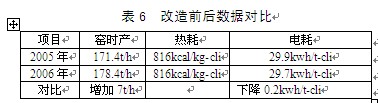

通過計算A0比率，其計算值小于設計值的低限：7.6%（8%~12%），同時外流風速度和煤風的速度較低（見表六），火焰的可調性差，嚴重影響燃燒效果。
鑒于以上原因，以及和其他工廠的燃燒器數據對比，適當增加燃燒器風量，改善燃燒性，增強火焰的可調性，以穩定熟料質量；同時，可以適應品位不同的煤質，降低熟料熱耗，實現高產低耗是有必要而且是可行的。
2 改造內容及調試
（1）燃燒器改造前的形式及參數見表1。
（2）根據改造原因，通過增加火嘴風量，來改善燃燒性，所以在設備方面，新增外流風機、送煤風機各一臺，原有一次風機用做內流風機，各風機參數見下表2。

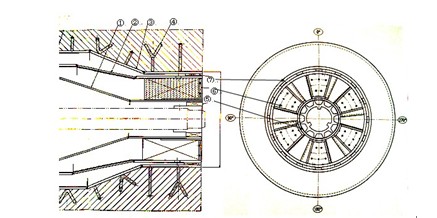

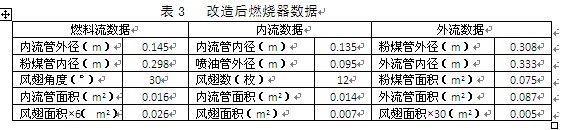

（3）改造后燃燒器頭部數據見表3（結構圖見圖2）：
（4）改造后各風機正常運行數據見表4：

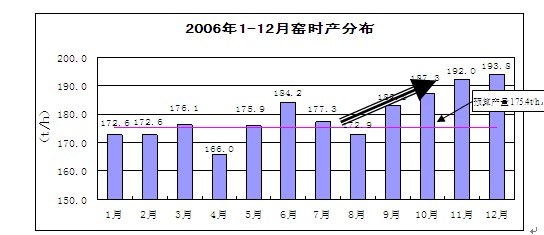

2006年4月～2006年8月為新系統的調試階段，9月以后窯的時產明顯提高。

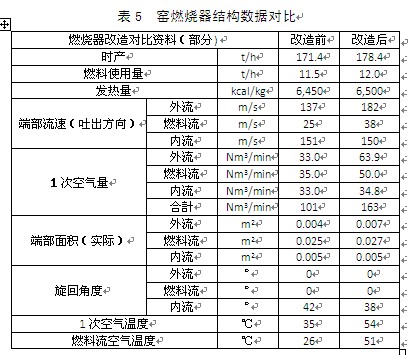

（5）改造前后窯燃燒器結構數據對比（見表5），供讀者參考：
表1 原燃燒器參數
3 改造效果及經濟效益
通過改造，外流風風速的可調節性增加，對二次風的裹挾效果增強；煤流風速的增加，使氣固混合更加均勻，減少火嘴內部的部分沉淀，對穩定火焰作用明顯。
由于火焰的可調節性增加，使火焰的燃燒集中而有力，也減少了煤質的波動對火焰的影響，使提產成為可能，同時燃燒的改善，穩定了熟料質量。
熟料時產提高：由171.4t→178.4t。每小時增 產7噸，日增產7×24=168噸，年增產330天×168噸=55440噸。
熟料邊界利潤: 按65.9元計算，年增加效益: 55440噸×65.9=365.3萬元。
4 經濟評估
經濟評估主要計算方案實施時所需各種費用的投入和所節約的費用以及各種附加的效益進行對比，為方案決策提供科學的依據。在評估經濟可行性時，選擇了以下指標，由財務人員及相關人員進行計算。
（１）總投資費用（Ｉ）=總投資－補貼
（２）年凈現金流量（Ｆ）
=銷售收入－經營成本－各類稅＋年折舊費
=年凈利潤＋年折舊費
（３）投資償還期（Ｎ）=Ｉ/Ｆ
ｎ F
（４）凈現值(NDV) = ∑ ──── - I
j=1 (1+i)I
NDV
（５）凈現值率(NDVR) = ──── ×100%
I
NPV1(i2-I1)
（６）內部收益率IRR=I+ ────────
NPV1-|NPV2|

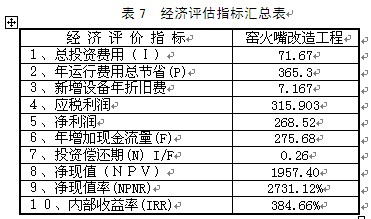

通過財務計算，得出數據見表7所示。
經過經濟評估，窯火嘴改造工程收益率為384.66%，遠遠大于銀行同期貸款利率或行業基準收益率
